產品概述：

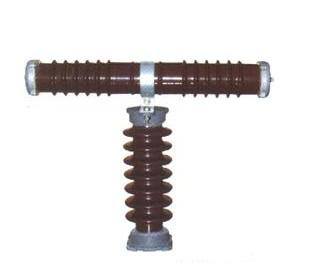

        熔斷器由熔體管、瓷套、緊固法蘭、橫行支柱絕緣子和接線端組成。用壓裝的方法將兩端的接線端帽和熔體管固定在瓷套內，然后用堅固法蘭把瓷套固定在棒形支柱絕緣子上。
    熔體管采用含氧化硅較高的照料作滅弧介質，應用小直徑的金屬線做熔絲。當過載電流或短路電流通過熔體管時，熔絲立即熔斷，電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，被強烈游離，迅速把電弧熄滅。所以，這種熔斷器性能良好，開斷容量大。
    高壓熔斷器適用于輸電線路與電力變壓器短路及過載保護，是保護電力設備不受損害的最簡單的一種電器。
    高壓熔斷器適用于海拔1000米下，環境溫度不高于+40℃，不低于-40℃使用，不適用于有燃燒、爆炸危險、劇烈振動、擺動沖擊的場所及重污區。

產品用途及使用范圍：

    該熔斷器為戶外裝置，適用于交流50Hz。額定電壓為35KV。額定電流為0.5及2、3、5、7.5、10A，適用于保護戶外35KV電壓互感器和電力線路之過載及短路故障。

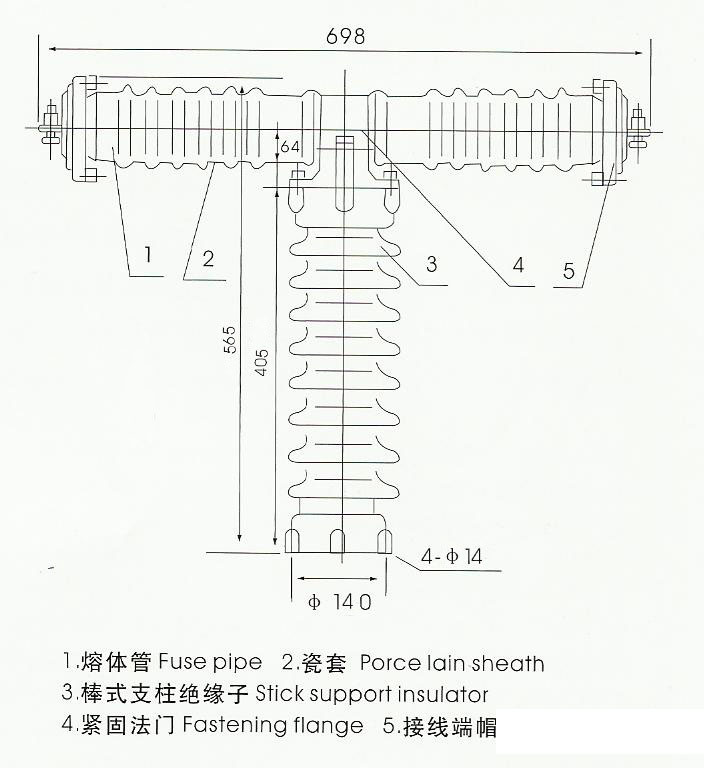

產品安裝尺寸：

產品技術參數：

安裝須知：

1.熔斷器允許水平或垂直裝置。
2.該熔斷器代替了RW2-35高壓熔斷器及XJ-35限流電阻器，因此安裝時要注意熔體管的數據與線路的使用電壓和額定電流不符時，不得接入線路使用。
3.熔斷管熔斷后，用戶可自行更換，將接線帽拆開，更換同樣規格和性能要求的熔體管，調換手續如下：
（1）先旋出任何一端接線帽螺絲。
（2）打開接線帽，取出壓縮彈簧及已熔斷管。
（3）另換新熔管，加上壓縮彈簧旋緊接線帽螺即可。
