產品概述:

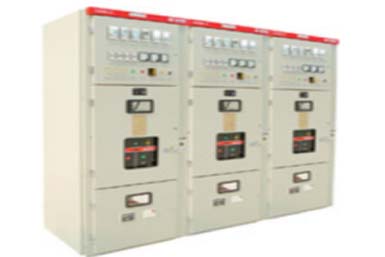

XGN66-12箱型固定式金屬封閉開關設備,是我國自行開發的新一代固定柜,適合與3.6、7.2、12kV三相交流50Hz電力系統中作為接受與分配電之用,特別適用于頻繁操作的場所。技術性能符合GB 3906、DL 404并參照國際標準IEC 298,達到國內先進水平。
設備使用條件:
※ 海拔高度不超過2000m。
※ 環境溫度:-25℃ ~ +40℃,24小時內平均溫度不超過+35℃。
※ 水平傾斜度不大于3度。
※ 地震烈度不超過8度。
※ 無劇烈振動和沖擊及爆炸危險場所。
產品結構特點:
l 雙面維護,或采用拼裝結構,單面維護。斷路器室位于柜體中(下)部,安 裝、調試、維護方便,可配裝西門子公司3AH、3AF下及國產ZN28或ZN28E等多種型號真空斷路器,并設有壓力釋放通道,確保人身安全。
l 采用先進可靠的旋轉式隔離開關,可在主母線帶電下安全進入斷路器室檢修。
l 積木式金屬封閉箱型結構,各室用金屬鋼板隔開;柜體采用焊接而成。
l 整柜防護等級IP2X。
l 設有可靠功能齊全的強制性機械閉鎖裝置,簡便有效達到“五防”要求。
l 寬大的電纜室,使電纜頭距地尺寸在750mm。
l 具有可靠的接地系統。
l 門上裝有觀察窗,可清楚觀察到柜內元件地工作狀態。

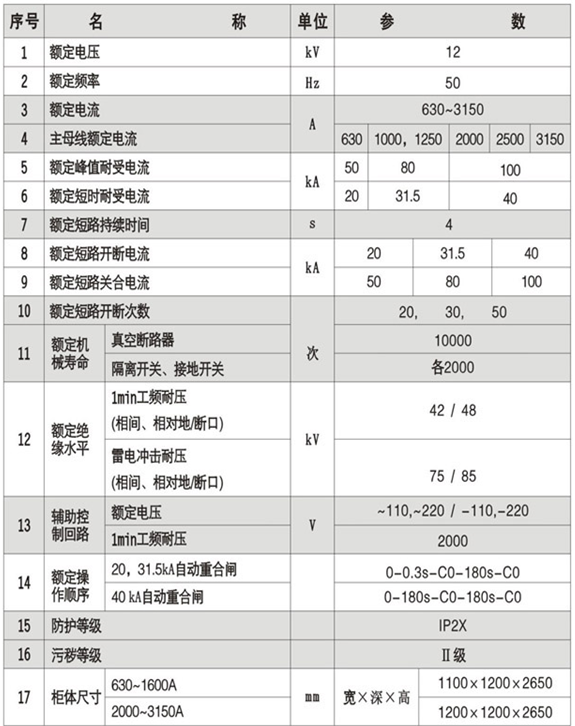

設備主要參數:
4、XGN66-12箱型固定式金屬封閉開關設備主回路接線方案:
