產品概述：

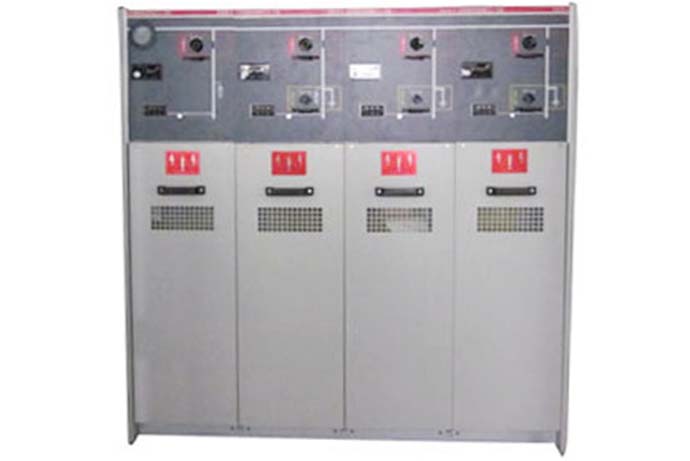

全封閉氣體絕緣金屬封閉開關設備（以下簡稱充氣柜），是新一代小尺寸模塊化式開關設備。充氣柜是擴展型開關柜，每個模塊可以左右任意擴展，根據不同的設計方案任意排列，實現不同的配置要求。
充氣柜具有結構緊湊、全封閉、全絕緣、長壽命、免維護、占用空間小、案例可靠、不受工作環境影響等優點，廣泛應用與工業及民用電纜環網及供電末端。特別適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、小區、高層建筑、高速公路、地鐵、隧道等。
產品使用條件：
·海拔高度：≤2000m；
·環境溫度：上限＋40℃，下限－35℃，日平均值不超過＋35℃；
·相對濕度：日平均相對濕度≤95％，月平均相對濕度≤90％；
·地震烈度：不超過8級
·使用場所無易燃和爆炸危險、無腐蝕性氣體。
產品技術參數：
項目 | 單位 | C模塊 | F模塊 | V模塊 | |||
負荷開關 | 組合電器 | 真空開關 | 隔離/接地開關 | ||||
額定電壓 | KV | 12 | 12 | 12 | 12 | ||
額定頻率 | Hz | 50 | 50 | 50 | 50 | ||
額定電流 | A | 630 | 注1） | 630 | |||
Imin額定短時工頻耐受電壓 | 相間、對地 | KV | 42 | 42 | 42 | 42 | |
斷口 | KV | 48 | 48 | 48 | 48 | ||
額定雷電沖擊耐受沖擊耐受電壓（峰值） | 相間、對地 | KV | 75 | 75 | 75 | 75 | |
斷口 | KV | 85 | 85 | 85 | 85 | ||
額定短時耐受電流（38） | KA | 20 | 20 | 20 | |||
額定峰值耐受電流 | KA | 50 | 50 | 50 | |||
額定短路關合電流（峰值） | KA | 50 | 注2） | 50 | 50 | ||
額定短路開斷電流 | KA | 注2） | 20 | ||||
額定轉移電流 | A | 1750 | |||||
額定閉環開斷電流 | A | 630 | |||||
5％額定有功負載開斷電流 | 31.5 | ||||||
額定電纜充電開斷電流 | A | 135 | |||||
機械壽命 | 次 | 5000 | 5000 | 10000 | 3000 | ||
SF6氣體壓力（20℃表壓） | MPa | 0.04 | |||||
年泄調率 | ≤0.025% | ||||||
防護等級 | 外殼IP3X | 氣空IP67 | |||||
注：1）取決于熔斷器的電流額定值：2）受限于高壓熔斷器

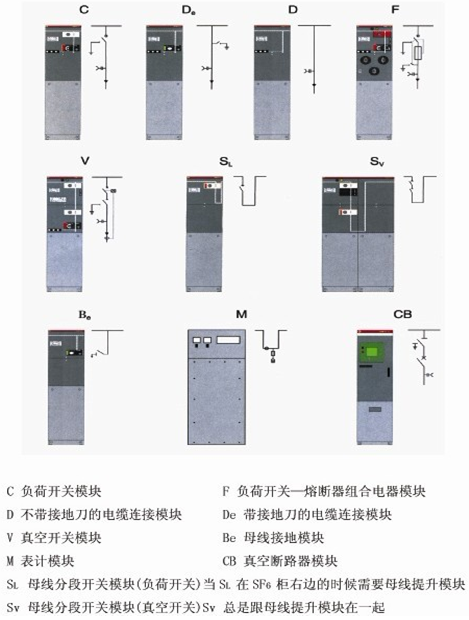

標準組合：
