產品概述：

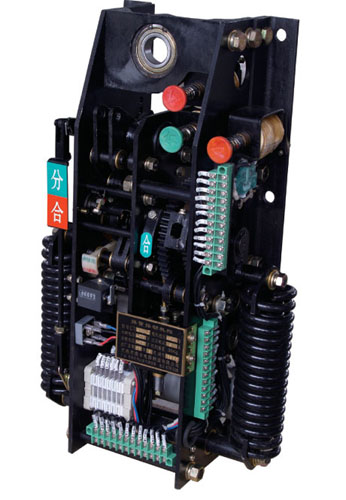

CT19BN型和CT19B型彈簧操動機構可供操作各種40.5kV真空斷路器,也可操作具有相當合閘功的其它斷路器.它是在原CT19B型彈簧操動機構的基礎上進行改進、加固，使其機械強度，機械性能有所提高，其性能符合Gb1984《交流高壓斷路器》和本產品《技術條件》的要求，各項指標達到或超過“I E C ”標準。
CT19BN型彈簧操作機構一般配戶內型40.5kV真空斷路器，CT19BW型彈簧操動機構配戶外型40.5kV真空斷路器。
機構合閘彈簧的儲能方式有電動機儲能和人力儲能兩種，具有手動按扭合閘和電動（電磁鐵）合閘兩種操作方式；分閘操作有手動按扭分閘和電動（電磁鐵）分閘兩種。
產品技術參數：
1、儲能電機采用單相永磁直流電機，其技術參數如下表：
型號 | 66ZYCJ-11 | |
額定工作電壓（V） | -110 | -220 |
額定電功率（W） | 160 | |
正常工作電壓范圍 | 85%~110%額定工作電壓 | |
額定工作電壓下儲能時間（S） | ≤14 | |
注：如用戶需要次啊用交流電源儲能，則增加全波整電源（橋堆）供給儲能電動機工作。
2、手動儲能操作力，采用500MM長儲能操作手柄時，其操作力不大于300N。
3、合閘電磁鐵采用螺管式電磁鐵，其技術參數見表二：
額定工作電壓（V） | ～110 | ～220 | -110 | -220 |
額定工作電流（A） | 5 | 3 | 3 | 1 |
額定電功率（W） | 385 | 460 | 330 | 220 |
20℃時線圈電阻值（Ω） | 15±1 | 73±2 | 73±2 | 32.5±11 |
正常工作電壓范圍 | 85%～110%額定工作電壓 | |||
4、由獨立電源供電的分閘電磁鐵采用螺管式電磁鐵，其技術參數見表：
額定工作電壓（V） | ～110 | ～220 | -110 | -220 |
額定工作電流（A） | 5 | 3 | 3 | 1 |
額定電功率（W） | 385 | 460 | 330 | 220 |
20℃時線圈電阻值（Ω） | 15±1 | 47±2 | 47±2 | 187±11 |
正常工作電壓范圍 | 65%~120%額定工作電壓，小于30%額定電壓時不得分閘 | |||
