CT19B型彈簧操動機構
產品概述:
云南匯吉實業有限公司本產品可以操作各類10KV固定柜上ZN28型戶內高壓真空斷路器及其合閘功與之相當的其他各類高壓斷路器之用。有過電流及失壓脫扣保護功能，其機械壽命為20000次。由于該機構寬度比CT19A型有所縮小，寬度僅330mm，不僅增加了機構整體的穩定性，更適宜于老柜上的無油化改造戀情。（該機構輸出轉角為50°~55°）
產品技術參數：
CT19B機構的規格及匹配之主要部件數據如表：
規格 | 重量kg | 體積 | 電動機輸入功率（W） | 合閘彈簧mm | 匹配真空斷路器開斷電流KA |
CT19B-Ⅰ | 38 | 550×330×180 | 110 | Ф7 | 20 |
CT19B-Ⅱ | 38 | 550×330×180 | 110 | Ф8 | 31.5 |
CT19B-Ⅲ | 38 | 550×330×180 | 150 | Ф8+Ф4 | 40 |
CT19B機構分、合閘電磁鐵技術數據如表：
額定工作電壓（V） | ~110 | ~220 | ~380 | -48 | -110 | -220 | |
額定工作電流（A） | 分 | 2.8 | 1.6 | 2.3 | 1.2 | ||
合 | 1.5 | 1 | 1.5 | 0.68 | |||
額定電功率（W） | 分 | 308 | 352 | 255 | 264 | ||
合 | 165 | 220 | 165 | 150 | |||
20℃時線圈電阻值（Ω） | 分 | 12±0.6 | 48±2.4 | 48±2.4 | 190±10 | ||
合 | 20±1 | 73±4 | 73±4 | 325±15 | |||
正常工作電壓范圍 | 合閘：85%～110%額定工作電壓。 | ||||||

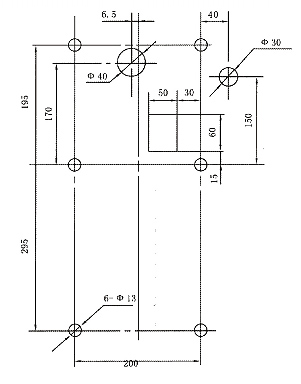

產品安裝尺寸：
