產品概述:

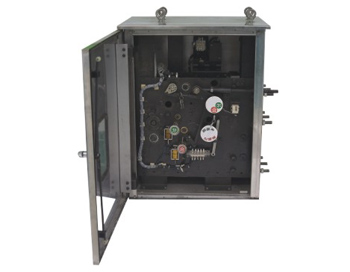

云南匯吉實業有限公司生產和銷售的CT35型彈簧機構可供操動40.5KV級SF6、真空斷路器及72.5kV真空斷路器，其性能符合GB1984-2000《高壓交流斷路器》和本產品《技術條件》的要求，各項指標均達到和超過IEC56《高壓交流斷路器》中有關的標準。
本機構具有電動儲能和手動儲能兩種方式，合閘操作可通過合閘脫扣器遙控操作和就地旋轉手柄兩種操作分閘操作可通過分閘脫扣器遙控操作和旋轉手柄操作兩種。
根據斷路器的不同類型有兩種結構：一種不帶有分閘彈簧為CT35，它有中掛式和側掛式兩種方案，根據用戶的不同要求，機構可配有機構箱及二次控制回路。
產品使用環境條件:
1、周圍空氣濕度：上限為40℃，下限為30℃；
2、相對濕度：月平均值不大于90%；
3、空氣污穢程度不超過GB5582中的Ⅲ級；
4、風壓不超過700Pa（相當于34m/s）；
5、無經常性劇烈震動的場所；
6、安裝場所：戶內或戶外。
產品技術參數：
1、儲能電機為交直流兩用電機，其技術參數如表一
型號 | 84HLCDJ01 |
額定工作電壓（V） | ≌220V、≌110V |
電動機額定輸入功率（W） | 350 |
正常工作電壓范圍 | 85%-110%Ue |
額定電壓儲能時間 | ≤15s |
2、手動儲能采用一特制搖把，其長度為380mm，儲能時最大操作力為150Nm；
3、合閘電磁鐵采用螺管式電磁鐵，其技術參數如表二：
額定工作電壓（V） | 220 | 110 |
額定工作電流（A） | 1.5 | 1.5 |
額定功率（W） | 350 | 200 |
20℃時線圈電阻（?） | 150±7 | 72±3 |
正常工作電壓范圍 | 85%-110% | |
4、分閘電磁鐵采用螺管式電磁鐵。其技術參數如表三：
額定工作電壓（V） | 220 | 110 |
額定工作電流（A） | 1.5 | 1.5 |
額定功率（W） | 400 | 200 |
20℃時線圈電阻（?） | 150±7 | 72±3 |
正常工作電壓范圍 | 65%-120%Ue，30%不得分閘 | |
5、機構凈重：90kg，帶分閘凈重100kg；
6、機械壽命：6000次；
7、機構輸出角度：48-50度；
8、機構分閘功：600J-1200J；
