產品描述:

       ZN63彈簧操動機構，采用模塊化結構，雙夾板、雙掛簧布置，適用于ZN63系列中置式高壓真空斷路器。其特性能符合GB1984.DL/T403及IEC60056等標準規定，

采用不同合閘簧組合，可滿12KV，24KV，40.5KV高壓真空斷路器的機械參數要求。根據優化原則，簡單就是可靠的理念，使結構布局極為簡爍。裝配、調試、維

修極為方便。具有手動、電動合分閘操作，手動電動儲能功能；具有電氣防跳躍，手動合閘電磁鐵閉鎖，合閘聯鎖，與底盤聯鎖等完備的聯鎖功能。

產品使用環境：

1、  使用環境：戶內型設備。

2、  環境溫度：40℃+40℃。

3、  濕度：最大日平均相對濕度95%；最大月平均相對濕度90%。

4、  海拔高度：2000m。

5、  地震強度：≤8級。

產品技術參數：

一、分閘電磁鐵

二、閉鎖電磁鐵
消耗功率：2.7W
三、動作時間
合閘時間：30ms～70ms
分閘時間：20ms～50ms
四、儲能電機的技術數據

五、合閘電磁與閉閘電磁鐵技術數據

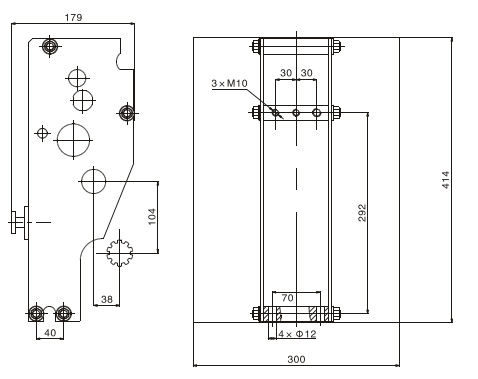

外型安裝尺寸：
