ZN28-12真空斷路器
產品概述：
ZN28-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。該產品符合GB1984-89標準，該產品總體結構為開關本體與操動機構一體安裝和開關本體與操動一體安裝和開關本體與操動機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適用于各種固定式開關柜，如GG1A(Z)，XGN2A10(Z)等。
該產品可配用CD17、CD10型直流電磁操動機構和CT17、CT19型彈簧儲能式操動機構。
產品型號及含義:
產品主要技術參數：
名稱 | 單位 | 參數 | |||
額定電壓 | kV | 12 | |||
額定電流 | A | 630,1000,1250 | 1250,1600 | 1250,1600,2000,25000 | 1600,2500,3150 |
額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 |
額定短路關合電流 | kA | 50 | 63 | 80 | 100 |
額定動穩電流(峰值) | kA | 50 | 63 | 80 | 100 |
額定熱穩定電流(有效值) | kA | 20 | 25 | 31.5 | 40 |
額定熱穩定時間 | s | 4 | |||
額定短路開斷電流開斷次數 | 次 | 30(50) | |||
全開斷時間CDI0電磁操動機構 | mS | ＜80 | |||
額定操作順序 | 0.3 | ||||
一分鐘工頻耐壓(有效值) | kV | 對地相間42，斷口48 | |||
雷電沖擊耐壓 | kV | 對地相間75，斷口85 | |||
機械壽命 | 次 | 10000 | |||

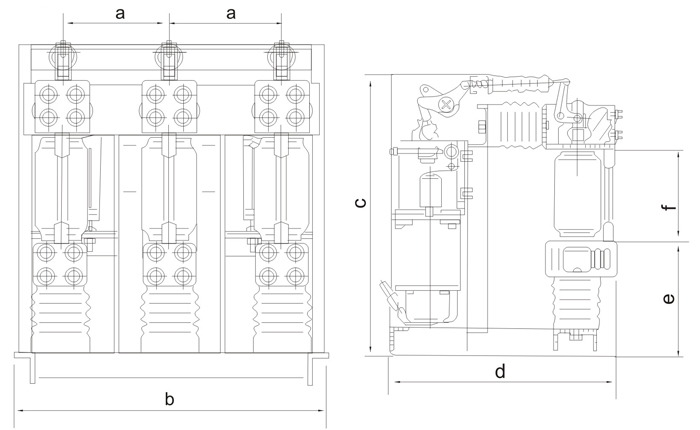

產品外形及安裝尺寸:
代號\數據\型號 | 20kA / 25kA / 31.5kA | 40kA |
a | 230 | 275±1 |
b | 600 | 690 |
c | 707 | 842 |
d | 560 | 652 |
e | 293-20 | 342+20 |
f | 227±1 | 227±1 |
